正面から：タテで設置した場合高さは約1800mmとなります。
　　　　　背面に人がたつとかくれるくらいのサイズ感です。
　　　　　広いスペースでのご使用向きかと思います。　
　　



：ヨコ設置の175cm男性とのサイズ感。かなり目線に近くインパクトがあります。





モニター輝度：モニターの輝度は高輝度700カンデラを使用しております。
　　　　　　　屋内としてはかなり高輝度で明るいです。
　　　　　　　はっきりと画像が見える明るさ。




側面：55インチと大画面モニター仕様のため安心感のあるつくりの
　　　スタンドを今回は採用いたしました。
　　　キャスターが付いていて女性の方でも移動が簡単。
　　　もちろんストッパー付きです。

　　　　　



背面：モニターからのケーブル2本はスタンド柱内を通して背面下のBOX内に
　　　あるSTBに接続します。



　
：配線のアップ画像


　　


背面BOX1：STBと電源タップを入れます。
　　　　　モニター側からSTBへHDMIケーブルを接続。
　　　　　モニターとSTBの電源は付属されているタップに接続。
　　　　　BOXからは電源タップのコンセントケーブルが1本
　　　　　外へでます。USBスティックをSTBにセットする。
　　　　　配線作業はこれだけです。
　　　　　電源コンセントをいれれば自動起動します。

背面BOX2:上部はモニターからの電源ケーブルとHDMIケーブル。
　　　　　下部BOXはセキュリティ対策として鍵が標準装備。
　　　　　 操作時にはリモコンを使いますが、空気穴があるので
　　　　　BOXを開けなくてもリモコンの操作は可能です。
　　　　　ただしUSBメモリスティック交換等には開ける必要があります。





モニター横設置例：モニターはタテ/ヨコ設置が可能。
　　　　　　　　　動画メインで使用されるお客様向けです。




モニター横設置背面：タテ設置とヨコ設置ではケーブルの取り回しが違います。
　　　　　　　　　　
　　　　　　　　　：ヨコ設置の場合付属ケーブルではギリギリの長さとなります。
　　　　　　　　　　2ｍ以上のHDMIケーブルをお買い求めいただければと
　　　　　　　　　　思います。




モニター単体画像：スチールフレームの55インチ業務用モニターです。
　　　　　　　　　輝度は高輝度700カンデラとなります。
　　　　　　　　　　　　　　　　　　　　　



モニター単体背面：背面はフラットな形状となります。





モニター単体側面：凸凹がほとんどなくシンプルでスリムなモニターです。





モニターインターフェイス：こちらにHDMIケーブルとAC電源ケーブルを
　　　　　　　　　　　　　接続します。
　　　　　　　　　　　　　タテ設置の場合はインターフェイスは下になります。




スタンド単体：大型55インチを考慮して安定感のあるスタンドを使用しております。
　　　　　　　STB収納BOXは背面下に標準装備しております。
　　　　　　　組立完成品となりますので、スタンド組立の手間が省けます。





モニター取付：モニター取付時はスタンドにセットされているモニター側金具を
　　　　　　　モニターに取付、スタンドに引っ掛けるイメージで取付
　　　　　　　を行います。詳細は取付詳細をご覧下さい。

　　　　　　※組立作業は必ず2名以上でお願いします。2名でモニターを
　　　　　　　持ち上げで1名がスタンドを押さえて、
　　　　　　　モニターとスタンドの接続部分の指示確認を行うよう
　　　　　　　お願いいたします。
　　　　　　　そのあとは1名で配線接続作業は可能です。




STBについて

D-smart アンドロイドSTB（ローカルタイプ）

●「お客様の声から生まれた」アルノカオリジナルデジタルサイネージ。

詳細図面について


モニター単体

スペック

※詳細リーフレットはこちら。

※図面ダウンロードはこちら。


ディスプレイ D55EMN

サイズ	55インチ（16：9）スピーカー10W×2内蔵
画面サイズ	1209.6×680.4mm
本体サイズ	W1240.6×H709mm×D40.3mm
解像度	1920×1080（FHD)
輝度	700cd/m2
消費電力	185W
重量	29kg
VESA規格対応	300×300/400×400/600×400 (M6)
Input	VGA(D-Sub),HDMI×3,PCAudio,IR,RS232C,USB(MMP)
Output	HDMI,IR,RS232C,AudioLineOut,SPDIF
使用環境	温度0〜40℃　湿度20〜80％
MediaPlayer 原産国	Movie:MPEG-2/MPEG-4 Photo:JPEG/PNG/BMP Music:MP3 KOREA

※ディスプレイの保証期間は１年間です。（センドバック式）
　保証期間外は有償修理となります。

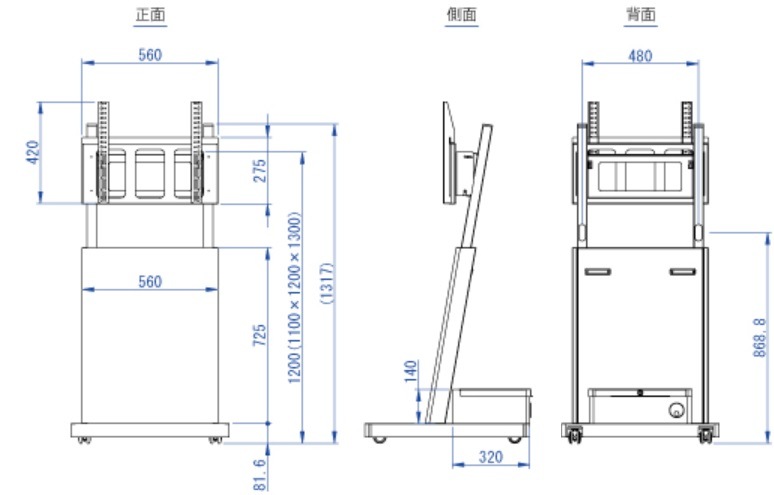

スタンド単体

STB

解像度	フルHD1080P
出力	HDMI出力
メモリ対応	USBメモリ対応
対応ファイル 形式	静止画フォーマット：jpeg. 動画フォーマット　：mp4. ※動画と静止画の混在も可能です。
スライド表示 秒数設定	あり（1秒から120秒まで設定可能）
エフェクト機能	6タイプ（ノーマル/スライド/フェード他）
スライド配信 時間管理	なし
オートプレイ機能	電源コードをつなぐだけで自動起動しスライドショーが開始します。
サイズ	W145mm×D84mm×H31mm

※操作は付属のリモコンで行います。



スタンド DSS55MB3 　※スタンドの詳細はこちら。※図面はこちら。

サイズ	W650mm×H1317mm×D680mm
重量	43kg
素材	スチール/焼付塗装/STBBOX・鍵付き
カラー	ブラック
	※スタンドは組立完成品となります。

モニター+スタンド：モニタータテ・ヨコ設置時のサイズと重量

サイズ	タテ設置　W709mm×H1816mm×D680mm ヨコ設置　W1240.6mm×H1555mm×D680mm
重量	約73kg
スタンド	スチール
カラー	ブラック

モニターとスタンドは出荷元が別となります。別便での到着となります
のでご了承下さい。

梱包はモニター（STBケーブル類含む）とスタンドのダンボール形状で
計2梱包となります。

スタンド配送お届け時は梱包が大型のため、軒下渡しとなりますので
ご了承下さい。
