屋内用Dsmart65型スタンド式 500cdタイプ 受注生産品
D-smart（ディースマート）スタンド式 65型 500cdタイプ
●「お客様の声から生まれた」アルノカオリジナルデジタルサイネージ。
● とにかく「大きな表示をしたい」お客様向けのアイテムです。
デジタルサイネージ事例として大型商業施設など広いスペースでの
ご使用をおすすめします。
● 65インチ・500カンデラタイプのディスプレイを使用。
● STB搭載で簡単スタート（モニターとは別体です）。
● エントリーモデルとしては最適なモデル・シンプルな機能性
● タテ・ヨコにもモニター設置が可能です。
：ディスプレイは65インチでかなり大きい表示が可能です。
ディスプレイとスタンドの組合せで、専門職ではない方で何とか設置できる
最大サイズかと思います。
：70インチ以上になると重量・サイズ・VESA規格等が絡みいろいろと
問題がございます（価格面・設置・運搬等）
：タテ設置時全体サイズW836.2×H2028×D762mm：重量約93ｋｇ
ディスプレイセンターはH約1300mmとなります。

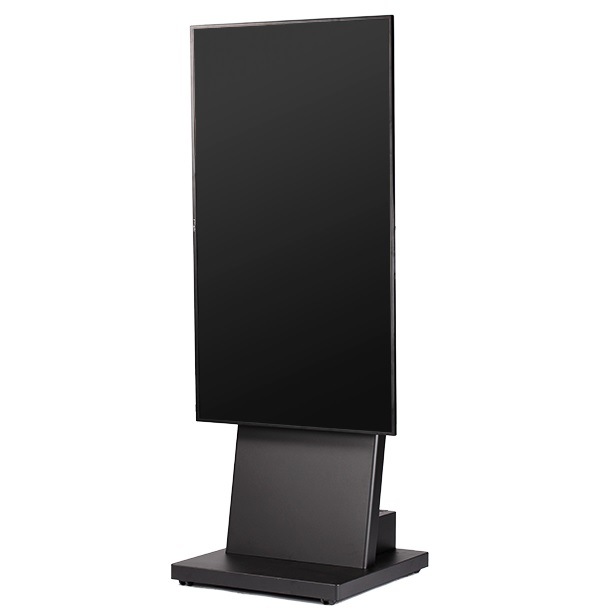

：正面からみるとかなりシンプルなデザインとなりますが、かなり大きさが
ありますので広いスペースがある場所でのご使用をおすすめいたします。
：側面画像です。今回パッケージのディスプレイはインターフェイスが左側になります。
また背面台座部分にSTB収納BOXが付属されますので下記画像を
ご確認下さい。
：STB収納BOXが付属されますので、STBが外に見えることはありません。
：キャスター付で移動が可能です。重量や大きさがあるので頻繁に移動
されることはおすすめできません。

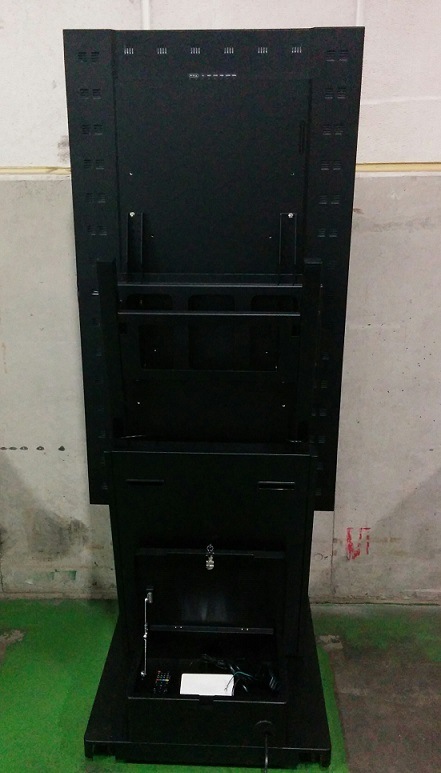

：背面収納BOXを開いた画像です。KEYが付属されていてBOXに鍵がかけられます。
背面：モニターからのケーブル2本はスタンド柱内を通して背面下のBOX内に
あるSTBに接続します。
※以下画像はDsmart55パッケージ画像となります。
スタンド形状や配線等は65インチとほぼ変わりませんので
ご参照下さい。

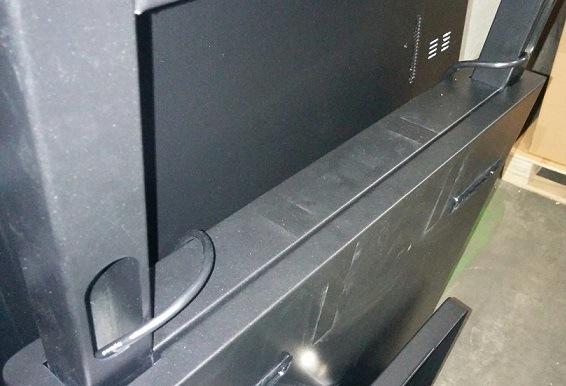

配線のアップ画像
背面BOX1：STBと電源タップを入れます。
モニター側からSTBへHDMIケーブルを接続。
モニターとSTBの電源は付属されているタップに接続。
BOXからは電源タップのコンセントケーブルが1本
外へでます。USBスティックをSTBにセットする。
配線作業はこれだけです。
電源コンセントをいれれば自動起動します。
背面BOX2:上部はモニターからの電源ケーブルとHDMIケーブル。
下部BOXはセキュリティ対策として鍵が標準装備。
操作時にはリモコンを使いますが、空気穴があるので
BOXを開けなくてもリモコンの操作は可能です。
ただしUSBメモリスティック交換等には開ける必要があります。
モニター横設置例：モニターはタテ/ヨコ設置が可能。
動画メインで使用されるお客様向けです。

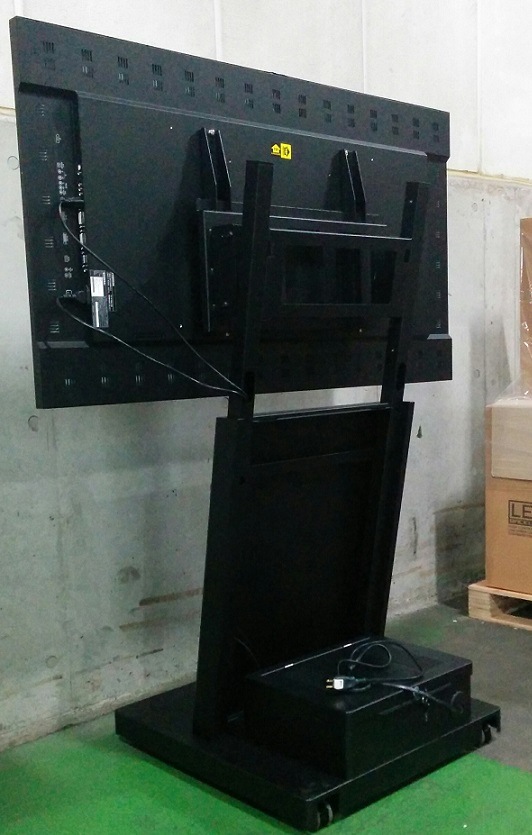

モニター横設置背面：タテ設置とヨコ設置ではケーブルの取り回しが
違います。
：ヨコ設置の場合付属ケーブルではとどきません。
2.5ｍ以上のHDMIケーブルをお買い求め下さい。
取付設置についてのご注意
：3〜4人で設置作業を行ってください。配線のみでしたら1人で可です。
：ディスプレイ単体でも40kgです。サイズが大きいので一般の方2人だけ
では設置が難しいです。(危険です）
：段ボールの開梱〜設置まで、1時間くらいは見ていてください。
開梱だけでもかなりお時間がかかります。
：サイズが大きい荷物となりますので広いスペースを確保して
保管および作業をお願いいたします。
：作業中の事故及び商品の破損に関しては弊社での責任は負えません。
十分注意し安全に作業を行って下さい。
全体サイズと重量（モニター+スタンド+STB：モニタータテ・ヨコ設置時 ）
| サイズ |
タテ設置 W836.2mm× H2028mm×D762mm
ヨコ設置 W1454.8mm×H1719mm×D762mm
ディスプレイ画面センターは約H1300mmです。 |
| 重量 |
約93kg(ディスプレイ+スタンド+STB+収納BOX) |
| スタンド |
組立式となります。 |
| カラー |
ブラック |
スタンド配送お届け時は梱包が大型のため、軒下渡しとなりますので
ご了承下さい。
ディスプレイD65XMNについて
「デジタルサイネージモニター屋内用 65インチ 500cdタイプ D65XMN」
●デジタルサイネージ用65インチモニターです。
●4Ｋ(3840×2160）対応モデルディスプレイ。
●輝度は500カンデラ。屋内用です。
●筐体は丈夫なスチールとなります。
●業務用モニターなのでタテ・ヨコ設置が可能です。
※こちらのDsmart65スタンド式パッケージSTBは4K非対応のため
4K表示は不可となります。
：筐体はシンプルなデザインで、ロゴマークなどはフレームにはございません。
：背面はフラットなので壁掛金具対応の幅が広いです。
詳細図面について
スペック
※詳細リーフレットはこちら
※図面ダウンロードはこちら
ディスプレイ D65XMN
| サイズ |
65インチ（16：9）スピーカー10W×2内蔵 |
| 画面サイズ |
1428.5×836.2mm |
| 本体サイズ |
W1454.8×836.2×D60mm |
| 解像度 |
3840×2160（4Ｋ対応) |
| 輝度 |
500cd/m2 |
| 消費電力 |
130W |
| 重量 |
40kg |
| VESA規格対応 |
400×400/600×400(M6) |
| Input |
VGA(D-Sub),HDMI×3,PCAudio,USB(MMP),RS232C,IR |
| Output |
HDMI,IR,RS232C,SPDIF,AutoLineOut, |
| 使用環境 |
温度0〜40℃ 湿度20〜80％ |
MediaPlayer
原産国 |
Movie:MPEG-2/MPEG-4
Photo:JPEG/PNG/BMP
Music:MP3
KOREA |
※ディスプレイの保証期間は１年間です。（センドバック式）
保証期間外は有償修理となります。
STBについて
D-smart アンドロイドSTB（ローカルタイプ）
●「お客様の声から生まれた」アルノカオリジナルデジタルサイネージ。
● 簡単操作・わかりやすさが最大の特徴です。
● OSはアンドロイド。デジタルサイネージソフト、
DsmartSTオリジナルアプリインストール済です。
● エントリーモデルとしては最適なモデル・シンプルな機能性。
ご購入前に是非他社商品とSTBの機能・設定について比較ください。
：他社のモニター内臓USBプレーヤーやSTBの設定/操作感と
DsmartSTBを是非比較していただければと思います。
：特にモニター内臓USBプレーヤーに関しては、お客様より
「設定機能がほぼない」
、「取説を見ただけでイヤになる」、
「担当者は理解しても他の担当に説明できない」などお話をいただきます。
私もおすすめできるもの、ほしいものが現在ありません。
※取扱説明書はDsmart43STと共通となりますのでご了承ください。（スタンド組立方法等不要な箇所がございます）

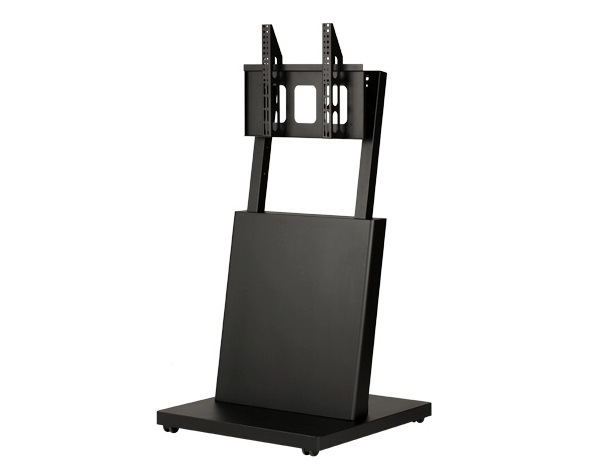

サイネージスタンドについて
「SDS モニタースタンド ブラック〜65インチ用：DSS-K65B)」

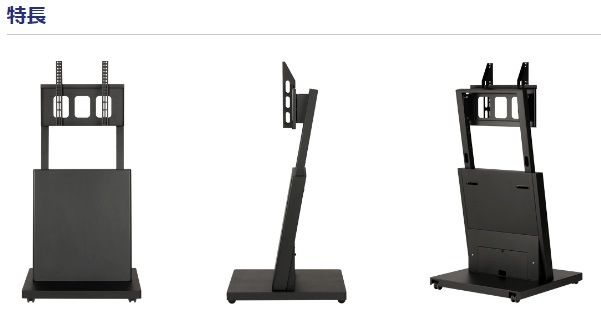

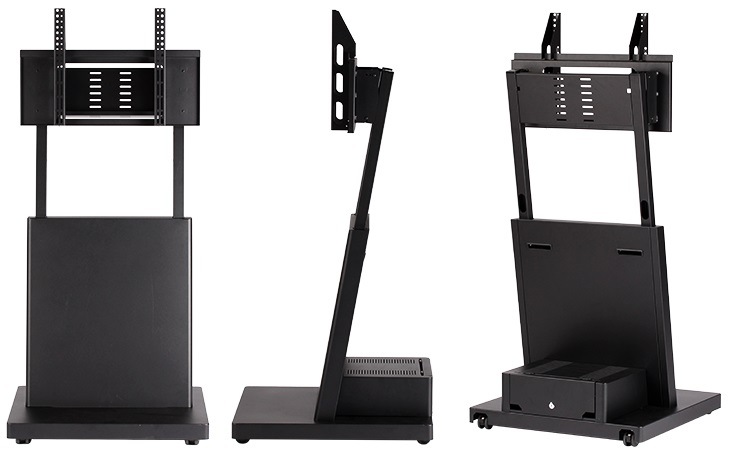

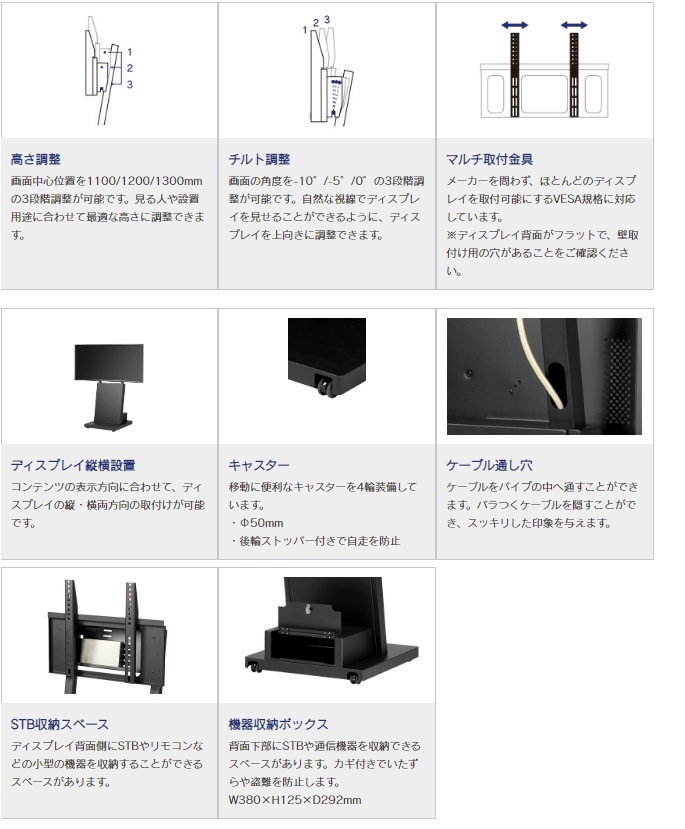

●〜65インチ大型モニター対応デジタルサイネージ専用スタンドです。

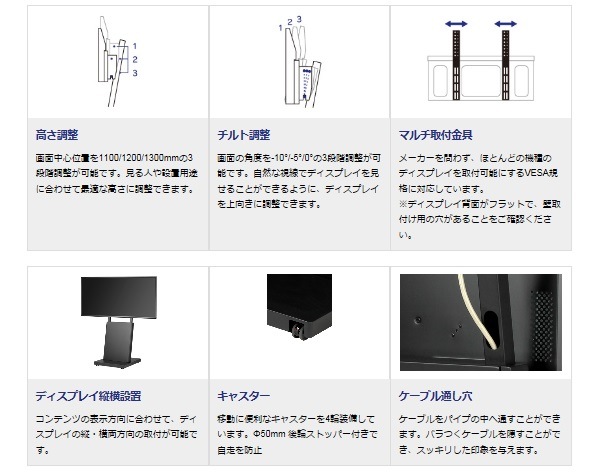

●高さ調整・チルト調整・ディスプレイタテヨコ設置・ケーブル通し穴
等機能が多いスタンドです。
●こちらのパッケージには機器収納BOXが付属しております。
組立説明書
取扱い説明書はこちら

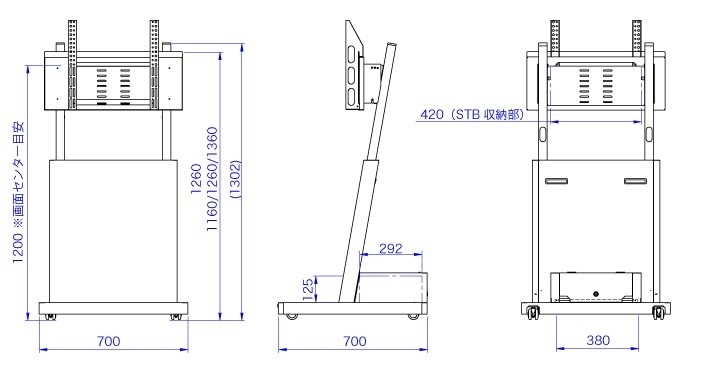

外観図はこちら
スペック
| 品名 |
DSS-K65B ブラック |
| サイズ |
W750mm×H1342mm×D750mm |
| 重量 |
スタンド45kg+STB収納BOX7.1kg |
| 対応サイズ |
55〜65インチ用(縦置き・横置き兼用) |
| ディスプレイ耐荷重 |
50kg |
| 総耐荷重 |
50kg(ディスプレイ）+10kg(機器収納BOX） |
| TV取付ピッチ |
VESA：W100〜500mm×H100〜400mm |
| チルト角度 |
0°/-5°/-10°で3段階調節 |
| TV高さ調節 |
100mmピッチで3段階調節 画面中心高さ：1100/1200/1300mm |
| 材質 |
スチール |
| カラー |
ブラック |
| RoHS対応 |
RoHS対応済み |
| 納期目安 |
|
| 組立 |
組立式 |
| 荷姿 |
W780×H120×D780mm:23kg
W1300×H200×D630mm:21kg
W770×H120×D680mm:23kg
計3箱とSTB収納BOX |
| ご注意事項 |
仕様その他の記載事項は、予告無く変更する場合が
有ります。 |
|
製品にテレビ取付用のビスを同梱しておりますが、
取付されるテレビ機種によってネジサイズ合わない・
数量が足りない場合があります。
その際は、最寄のホームセンターなどで別途お買い
求め下さい。 |
|
|
|
戸前配達（軒先渡し）商品と
なります。
通常便での配達なのでドライバー1人で運べない場合は
お手伝い頂く必要がある場合がございますのでご了承下
さい。 |
|
※沖縄県及び離島その他運送路線外地域の配送は別途配送料がかかります。 |

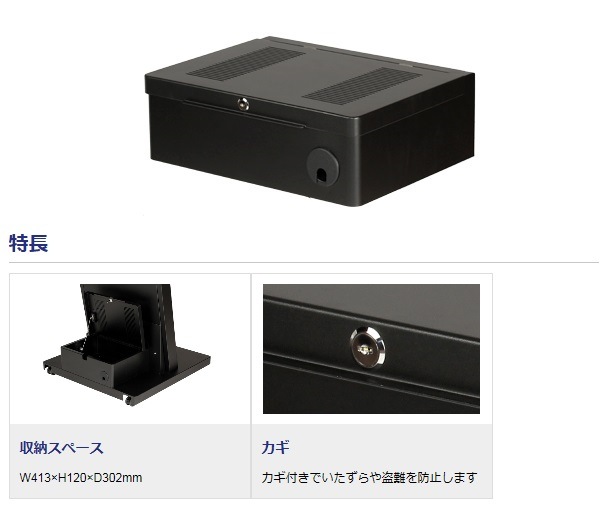

※機器収納BOXはパッケージ商品に含まれております。
「DSS-KB01B：DSS-K65B専用の機器収納BOXとなります。」
外観図はこちら
仕様書詳細はこちら
取扱い説明書はこちら
