正面から：タテで設置した場合高さは約1700mmとなります。
背面に人がたつとかくれるくらいのサイズ感です。
：外向きのウィンドー向けに開発した高輝度2500カンデラ
モニターです。

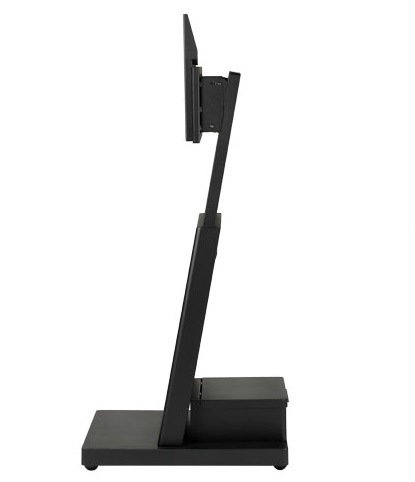

側面：46インチと大画面モニター仕様のため安心感のあるつくりの
スタンドを今回は採用いたしました。
キャスターが付いていて女性の方でも移動が簡単。
もちろんストッパー付きです。
：モニターの厚さは110mmとかなりゴツイBOXです。
内部にファンが搭載され熱対策をするため厚い
つくりになっております。
背面：モニターからのケーブル2本はスタンド柱内を通して背面下のBOX内に
あるSTBに接続します。
背面BOX：STBと電源タップを入れます。
モニター側からSTBへHDMIケーブルを接続。
モニターとSTBの電源は付属されているタップに接続。
BOXからは電源タップのコンセントケーブルが1本
外へでます。USBスティックをSTBにセットする。
配線作業はこれだけです。
電源コンセントをいれれば自動起動します。
背面BOX2:上部はモニターからの電源ケーブルとHDMIケーブル。
下部BOXはセキュリティ対策として鍵が標準装備。
操作時にはリモコンを使いますが、空気穴があるので
BOXを開けなくてもリモコンの操作は可能です。
ただしUSBメモリスティック交換等には開ける必要があります。
モニター横設置例：モニターはタテ/ヨコ設置が可能。
動画メインで使用されるお客様向けです。
：モニターヨコ設置の高さは約H1500�个箸覆蠅泙后�
スタンド単体：重量を考慮して安定感のあるスタンドを使用しております。
STB収納BOXは背面下に標準装備しております。
組立完成品となりますので、スタンド組立の手間が省けます。
デジタルサイネージ事例としてもほとんどがショーウィンドー内での
設置事例となるアイテムです。
STBについて
D-smart アンドロイドSTB（ローカルタイプ）
● 簡単操作・わかりやすさが最大の特徴です。
● OSはアンドロイド。デジタルサイネージソフト
DsmartSTオリジナルアプリインストール済です。
● エントリーモデルとしては最適なモデル・シンプルな機能性。
ご購入前に是非他社商品とSTBの機能・設定について比較ください。
：他社のモニター内臓USBプレーヤーやSTBの設定/操作感と
DsmartSTBを是非比較していただければと思います。
：特にモニター内臓USBプレーヤーに関しては、お客様より
「設定機能がほぼない」
、「取説を見ただけでイヤになる」、
「担当者は理解しても他の担当に説明できない」などお話をいただきます。
私もおすすめできるもの、ほしいものが現在ありません。
※取扱説明書はDsmart43STと共通となりますのでご了承ください。（スタンド組立方法等不要な箇所がございます）
詳細図面について
モニター単体
※詳細リーフレットはこちら。
※図面はこちら。
ディスプレイD467MN
| サイズ |
46インチ（16：9） スピーカー10W×2内蔵 |
| 画面サイズ |
1018.08mm×572.67mm |
| 本体サイズ |
W1038.5mm×H595.9mm×D110mm |
| 解像度 |
1920×1080（FHD) |
| 輝度 |
2500cd/m2 |
| 消費電力 |
310W |
| 重量 |
27.5kg |
| VESA規格対応 |
400×400 (M6) |
| Input |
VGA(D-Sub),HDMI×3,PCAudio,IR,RS232C,USB(MMP) |
| Output |
HDMI,IR,RS232C,Audio-LineOut, |
| 使用環境 |
温度0〜40℃ 湿度20〜80％ |
MediaPlayer
原産国 |
Movie:MPEG-2/MPEG-4
Photo:JPEG/PNG/BMP
Music:MP3
KOREA |
※ディスプレイの保証期間は１年間です。（センドバック式）
保証期間外は有償修理となります。

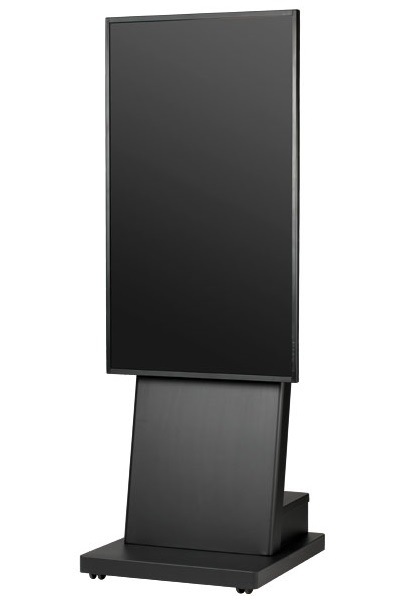

スタンド
「機器収納ボックス付フルスペックタイプ」
：マルチ金具を採用することによってほとんどの機種のディスプレイ
を取付可能となりました。
：ケーブル通し穴をパイプ背面に完備しているので、配線ケーブルを
パイプ内に通すことができ収まりがいいです。
：後輪にストッパー付キャスターを採用しています。
自走防止するので安全設置ができます。
：デジタルサイネージ実績として、通常のコンテンツ運用や、タッチパネル
デジタルサイネージとしてご使用実績が多いサイネージスタンドです。
：タテヨコ設置が可能です。STB等を入れる機器収納BOX背面下にあります。
：DSS-Mシリーズの特徴について
：DSS-Mシリーズは3タイプ、2カラー（ホワイト/ブラック）ございます。
サイズ
取扱い説明書はこちら

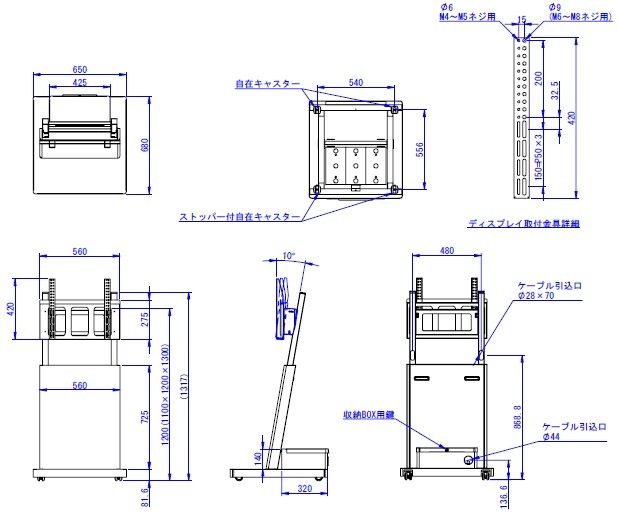

外観図はこちら
スペック
| 品名 |
DSS-M55B3 ブラック |
| サイズ |
W650mm×H1317mm×D680mm |
| 重量 |
43kg |
| 対応サイズ |
42〜55インチ用(縦置き・横置き兼用) |
| ディスプレイ耐荷重 |
40kg |
| 総耐荷重 |
50kg |
| TV取付ピッチ |
VESA：W100〜500mm×H100〜400mm (マルチ金具対応) |
| チルト角度 |
0°/-5°/-10°で3段階調節 |
| TV高さ調節 |
100mmピッチで3段階調節 画面中心高さ：1100/1200/1300mm |
| 材質 |
スチール |
| カラー |
ブラック |
| RoHS対応 |
RoHS対応済み |
| 納期目安 |
|
| 組立 |
組立完成品 |
|
|
| ご注意事項 |
仕様その他の記載事項は、予告無く変更する場合が
有ります。 |
|
製品にテレビ取付用のビスを同梱しておりますが、
取付されるテレビ機種によってネジサイズ合わない・
数量が足りない場合があります。
その際は、最寄のホームセンターなどで別途お買い
求め下さい。 |
|
モニター、ディスプレイ備品は含まれません。 |
|
戸前配達（軒先渡し）商品と
なります。
通常便での配達なのでドライバー1人で運べない場合は
お手伝い頂く必要がある場合がございますのでご了承下
さい。 |
|
※沖縄県及び離島その他運送路線外地域の配送は別途配送料がかかります。 |
※組立作業は必ず2名以上でお願いします。2名でモニターを
持ち上げで1名がスタンドを 押さえて、
モニターとスタンドの接続部分の指示確認を行うよう
お願いいたします。
そのあとは1名で配線接続作業は可能です。
モニター+スタンド：モニタータテ・ヨコ設置時のサイズと重量
| サイズ |
タテ設置 W650mm×H1719mm×D680mm |
|
ヨコ設置 W1038.5mm×H1490mm×D680mm |
|
|
| 重量 |
約71kg |
※受注生産商品となります。
モニターとスタンドは出荷元が別となります。別便での到着となります
のでご了承下さい。
梱包はモニター（STBケーブル類含む）とスタンドのダンボール形状で
計2梱包となります。
スタンド配送お届け時は梱包が大型のため、軒下渡しとなりますので
ご了承下さい。
